Photos d'intérieur
Ce sujet est issu du précédent forum. Toutes les contributions qui l’accompagnaient ne sont peut-être pas reproduites ici mais il peut à nouveau être enrichi par votre participation.
Eric à Alésia 7 mai 2008

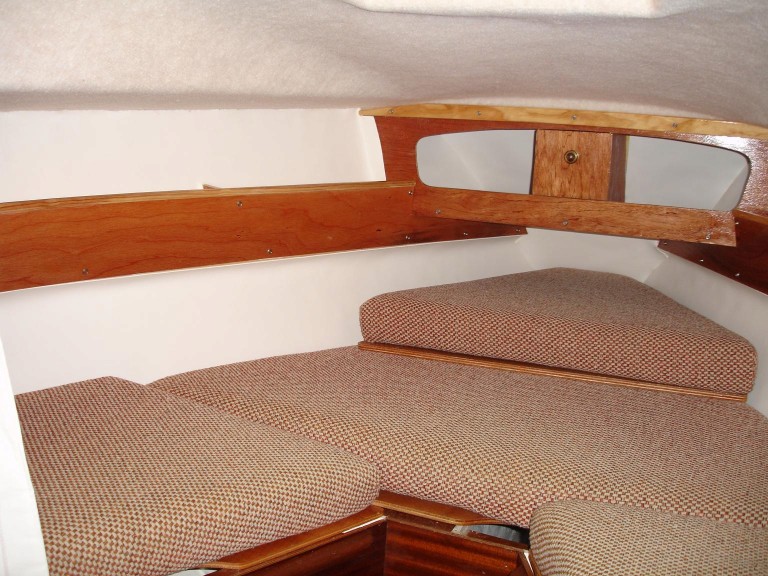

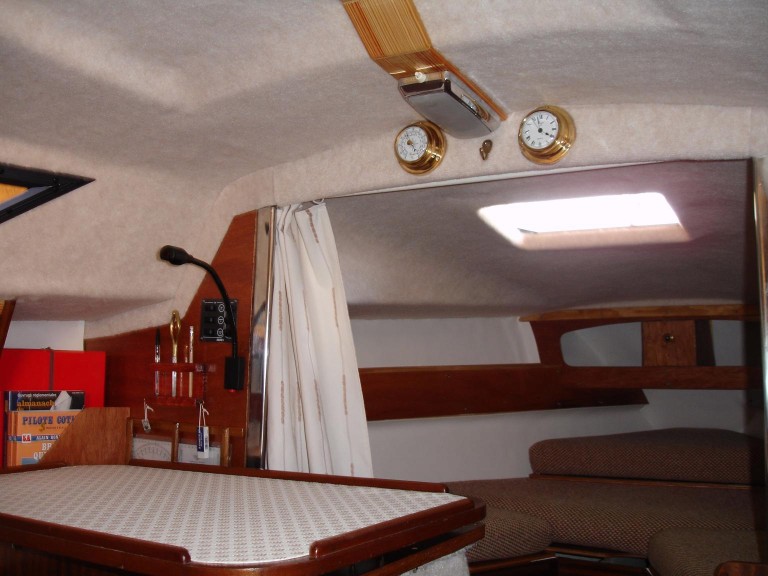

Quelques images de l'intérieur d'Aurore:
Iffig29 13 juin 2010
Bonjour,
Petit nouveau sur le forum, je me permets de poser une première question : Quelle est la largeur des équipets du poste avant ? Trop larges ils doivent être gênants pour les genoux trop étroits peu utilisables. Pour l'instant j'ai des filets, efficaces mais franchement très laids. Yves
Eric à Alésia 13 juin 2010
Bonjour,
Les équipets des photos que j'ai réalisés sont étroits puisque j'ai viré les précédents bricolés par les anciens propriétaires qui étaient en caisson donc ne permettant de dormir qu'à plat.
En bas ils sont vissés et collés directement sur l'oméga de renfort, donc en bas pas plus encombrant que celui-ci. Il s'écartent ensuite de la coque et sont maintenus: à l'arrière par une petite équerre sur la cloison séparatrice, au milieu par deux équerres en bois en trapèze dissymétriques collées sur la coque et à l'avant par une équerre reprise sous le placard avant.
Ce sont de petits équipets, bons pour quelques bouquins, lampe torche et bricoles de "chambre".
Pour le "placard" avant qui a aussi remplacé celui d'origine (avec une seule porte plus grande centrale), je l'ai construit en le surélevant en posant un chevron sur l'oméga sur lesquels j'ai fixé le fond, tout ça pour que mes grands pieds puissent tenir "debout". C'est pour cela que la planche servant d'équipet s'enfile sous ce placard.
Iffig29 13 juin 2010
Ok les explications confirment ce que j'avais compris au travers des photos. Concrètement quelle est la largeur des équipets, j'étais parti pour 130 mm à partir de la coque. Merci pour l'info sur les images, c'est pas très simple tout de même mais il faut que je trouve une solution car des photos sont très souvent plus explicites qu'une bonne explication. Bonne soirée Yves
Eric à Alésia 14 juin 2010
La largeur de l'équipet (ou largeur d'ouverture en haut) est décroissante en allant vers l'avant: environ 150 entre la cloison et la première équerre en bois, décroissante ensuite.
La largeur basse est constante puisqu'elle suit l'oméga.
La hauteur constante est de 150. La profondeur utile est donc 150 - largeur de l'oméga.
Bon bricolage.
Eric à Alésia 7 mai 2008
Quelques images de l'intérieur d'Aurore:
Iffig29 13 juin 2010
Bonjour,
Petit nouveau sur le forum, je me permets de poser une première question : Quelle est la largeur des équipets du poste avant ? Trop larges ils doivent être gênants pour les genoux trop étroits peu utilisables. Pour l'instant j'ai des filets, efficaces mais franchement très laids. Yves
Eric à Alésia 13 juin 2010
Bonjour,
Les équipets des photos que j'ai réalisés sont étroits puisque j'ai viré les précédents bricolés par les anciens propriétaires qui étaient en caisson donc ne permettant de dormir qu'à plat.
En bas ils sont vissés et collés directement sur l'oméga de renfort, donc en bas pas plus encombrant que celui-ci. Il s'écartent ensuite de la coque et sont maintenus: à l'arrière par une petite équerre sur la cloison séparatrice, au milieu par deux équerres en bois en trapèze dissymétriques collées sur la coque et à l'avant par une équerre reprise sous le placard avant.
Ce sont de petits équipets, bons pour quelques bouquins, lampe torche et bricoles de "chambre".
Pour le "placard" avant qui a aussi remplacé celui d'origine (avec une seule porte plus grande centrale), je l'ai construit en le surélevant en posant un chevron sur l'oméga sur lesquels j'ai fixé le fond, tout ça pour que mes grands pieds puissent tenir "debout". C'est pour cela que la planche servant d'équipet s'enfile sous ce placard.
Iffig29 13 juin 2010
Ok les explications confirment ce que j'avais compris au travers des photos. Concrètement quelle est la largeur des équipets, j'étais parti pour 130 mm à partir de la coque. Merci pour l'info sur les images, c'est pas très simple tout de même mais il faut que je trouve une solution car des photos sont très souvent plus explicites qu'une bonne explication. Bonne soirée Yves
Eric à Alésia 14 juin 2010
La largeur de l'équipet (ou largeur d'ouverture en haut) est décroissante en allant vers l'avant: environ 150 entre la cloison et la première équerre en bois, décroissante ensuite.
La largeur basse est constante puisqu'elle suit l'oméga.
La hauteur constante est de 150. La profondeur utile est donc 150 - largeur de l'oméga.
Bon bricolage.
