cardan pour fixation de l'étai à la combi-box du mât Zspars.

2 participants

Aller en bas

cardan pour fixation de l'étai à la combi-box du mât Zspars. Empty cardan pour fixation de l'étai à la combi-box du mât Zspars.

Message par Aviron de Godille Jeu 6 Oct - 12:06

Les gréeurs, Facnor, Selden, etc... préconisent une articulation pour la fixation de l'étai sur le mât quand on a un enrouleur de génois.

(Sur nos unités, lors du démâtage ou du matage le poids important de l'enrouleur pourrait tordre le câble à la sortie du combi-box car l'embout à oeuil n'y a pas de course latéralement)

On trouve ce cardan simple chez Blue Wave: (Le modèle pour câble de diamètre 4 mm ref: IS40906 convient parfaitement question dimension, et sa résistance théorique aussi, qui est de 1800 kg contre 1350 pour le câble !)
https://www.inox-system.fr/fr/marine/5113-cardan-simple.html#

cardan pour fixation de l'étai à la combi-box du mât Zspars. Cardan10

cardan pour fixation de l'étai à la combi-box du mât Zspars. Cardan11


Dernière édition par Aviron de Godille le Jeu 27 Oct - 11:04, édité 1 fois

Aviron de Godille

Messages : 221
Date d'inscription : 02/11/2019
Age : 71
Localisation : Pays de la Loire

https://www.youtube.com/channel/UCcrxc-pJq5gvPLzD__05Eqw

Revenir en haut Aller en bas

cardan pour fixation de l'étai à la combi-box du mât Zspars. Empty Re: cardan pour fixation de l'étai à la combi-box du mât Zspars.

Message par Yema Lun 10 Oct - 23:55

entre la ferrure d'étai et le tambour d'enrouleur n'hésitez pas à insérer une chape :

cardan pour fixation de l'étai à la combi-box du mât Zspars. Blue-w10

https://www.svb-marine.fr/fr/blue-wave-chape-a-oeil-en-inox.html#11319

cardan pour fixation de l'étai à la combi-box du mât Zspars. Manual10

l'étai et l'enrouleur vous en sauront gré, au point même de vous éviter éventuellement un démâtage  Rolling Eyes :

cardan pour fixation de l'étai à la combi-box du mât Zspars. Parlon10

Yema.
Yema
Yema
Admin

Messages : 297
Date d'inscription : 12/09/2018
Age : 72
Localisation : 33950

Revenir en haut Aller en bas

cardan pour fixation de l'étai à la combi-box du mât Zspars. Empty Re: cardan pour fixation de l'étai à la combi-box du mât Zspars.

Message par Aviron de Godille Mar 11 Oct - 7:56

ATTENTION!
Je me permets d'ajouter, cher Yema, que la chape à oeuil (pour le tambour) dont tu fournis le visuel ne passerait pas dans la combi-box du mat Zspars du Bahia, sa soudure est trop proéminente, malgré cela sa résistance à la rupture est inférieure au cardan simple Blue-wave,

N.B.:
Après un essai d'installation sur le mât (infructueux) j'ai justement désormais ce modèle à vendre neuf si vous en avez l'utilité côté tambour  !

Par contre le cardan simple que j'ai présenté dans mon message d'introduction convient pour la fixation sur le mât, si on prend la référence pour câble 4 mm...

En complément de tes propos sur la nécessité d'une articulation étai à enrouleur/ferrure d'étrave, assurée sur mon Bahia par de simples lattes à trous standart, cet extrait de la doc. Facnor:

cardan pour fixation de l'étai à la combi-box du mât Zspars. Articu10

Pour tempérer nos propos, si pendant la manoeuvre de mâtage /ou démâtage on empêche tout glissement latéral de l'enrouleur (passablement lourd, même sur le Bahia) quand le mât est proche de l'horizontale, on pourra se passer de cet accessoire, par exemple en cravatant l'enrouleur sur le mât le temps de tendre l'étai /ou en fin d'abattage du mât le temps de détacher l'étai de la combi-box ...(pour ma part, je crains d'être trop étourdi pour y penser, surtout qu'on est fort sollicité à ces instants cruciaux)

Si la solution du cardan en haut de l'étai est adoptée, on obtiendra un léger gain de la quête arrière de par allongement de 21 mm de la longueur de l'étai, mais si toutefois on doit ajuster les lattes ridoirs, on pourra se rapporter à ce document (source Facnor) :

cardan pour fixation de l'étai à la combi-box du mât Zspars. Ajuste10


Dernière édition par Aviron de Godille le Jeu 27 Oct - 13:08, édité 2 fois

Aviron de Godille

Messages : 221
Date d'inscription : 02/11/2019
Age : 71
Localisation : Pays de la Loire

https://www.youtube.com/channel/UCcrxc-pJq5gvPLzD__05Eqw

Revenir en haut Aller en bas

cardan pour fixation de l'étai à la combi-box du mât Zspars. Empty Re: cardan pour fixation de l'étai à la combi-box du mât Zspars.

Message par Aviron de Godille Jeu 27 Oct - 10:50

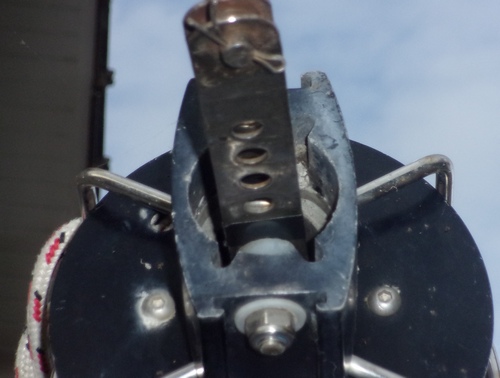

Je reviens sur la modification de la longueur de l'étai, venant de constater que sur l'enrouleur Facnor on peut faire ce réglage sans couper les lattes, car celles-ci s'escamotent à l'intérieur du tambour.
En avançant l'écrou de deux trous, on obtient le raccourcissement idoine de 27 mm, par multiples de 13.5 mm.

N.B.:
l'observateur attentif distinguera le frein filet bleu appliqué sur le filetage malgré l'écrou nylstop, au cas où...

cardan pour fixation de l'étai à la combi-box du mât Zspars. Raccou10
cardan pour fixation de l'étai à la combi-box du mât Zspars. Raccou11

Aviron de Godille

Messages : 221
Date d'inscription : 02/11/2019
Age : 71
Localisation : Pays de la Loire

https://www.youtube.com/channel/UCcrxc-pJq5gvPLzD__05Eqw
